从产品分类和电力技术来分析漏电断路器级数

2020-09-27 17:02:07

从产品分类和电力技术来分析漏电断路器级数,先来看看从产品类别而言

1P,2P,1P+N,3P,4P,4P+N,P指的是安置了维护的极(刀极),N指中性线只安置了刀极,沒有安置维护控制模块。2P和1P+N全是两方面开关,而4P和3P+N都叫四极开关,1P+N,3P+N由于中性线沒有安置维护,因此 便宜点,中性线刀极随相线刀极一起姿势。有的商品还把1P+N分为二种:一种用了2个控制模块总宽,一种仅用了一个控制模块总宽(容积较小)。

1P-单级开关

2P-两方面开关

3P-三极开关

4P-四极开关

1P+N-带零线接线端子的单级开关(零线不动断)

3P+N-带零线接线端子的三极开关(零线不动断)

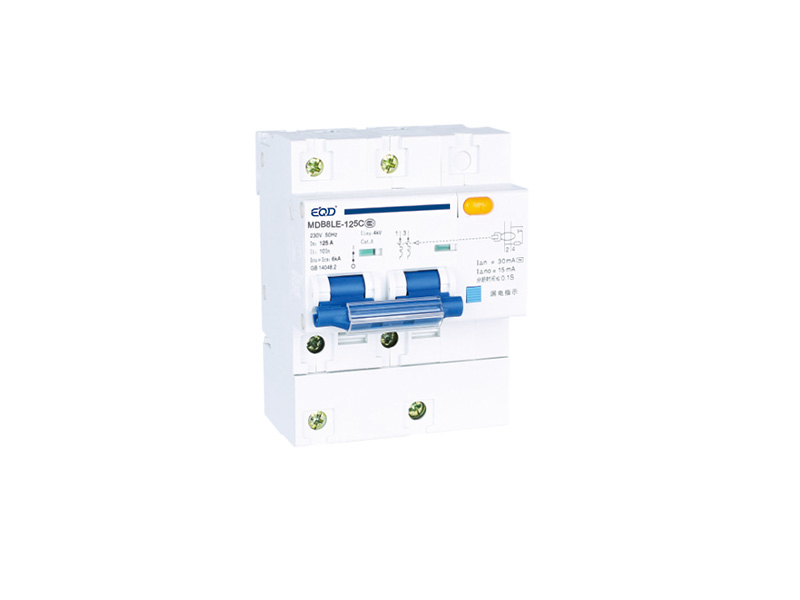

漏电断路器

二:从电力技术层面而言

单级开关和两方面开关,三极开关和四级开关的挑选,实际上便是看路线的中性线是不是必须断掉,能够 根据以下几个方面分辨:1.考虑到维修安全性:TT系统必须维修的情况下断中性线,因此 必须两方面和四极开关,TN系统,在搞好等电联接后,除尤其状况(见对策),不用断掉中性线,一般选单级和三极就可以。四极开关会少用尽量避免用,由于存有“断零”风险。2.当有两个开关电源的情况下,看是不是必须在防护2个接地保护。另:1P+N,3P+N和2P,4P在电气设备上全是作为两方面,四极开关来对待,在明确必须断掉中性线,但中性线电流量不太可能超出相线的情况下,从降低成本考虑到,可挑选1P+N,3P+N;假如中性线电流量有可能超出相线(谐波电流等的危害),则必须挑选2P,4P。

1P(1极)开关:接线头只有一个,只有断掉一根相线,这类开关适用操纵一相"火"线

2P(3极)开关:接线头有二个,一个接相线一个接零线,这类开关适用操纵一相一零

3P(3极)开关:接线头有三个,三个都接"火"线,这类开关适用操纵三相220V工作电压路线

4P(4极)开关:接线头有四个,三个都接"火"线,一个零线,这类开关适用操纵三相四线制路线
